Stasiun Cuaca Wireless yang sangat terintegrasi Konsumsi daya rendah Instalasi cepat

Isi


PENDAHULUAN FUNGSI

Parameter teknis

Instruksi di layar

Deskripsi tombol

Pengaturan Tombol

Instruksi perakitan

Langkah untuk Menggunakan Produk

Tindakan pencegahan

1. Stasiun cuaca, fungsi deteksi adalah: suhu dalam ruangan, suhu luar, kelembaban dalam ruangan, kelembaban luar ruangan, kecepatan angin, arah angin, tekanan udara, curah hujan.
2. Mesin ini dilengkapi dengan memori sendiri, dan data akan secara otomatis ditimpa setelah satu tahun penyimpanan.

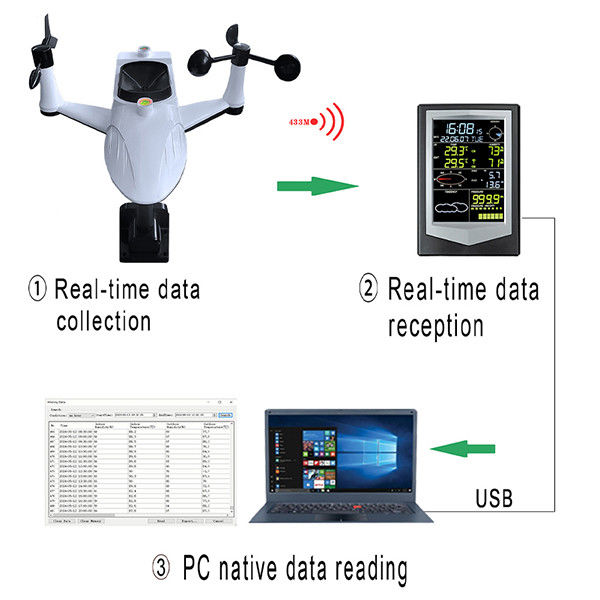

3. Mesin ini memiliki perangkat lunak khusus untuk PC, yang dapat membaca dan berkonsultasi dengan data historis melalui koneksi kabel data, dan juga dapat mengunduh data dan menyimpannya di sisi PC.
4. Mesin ini dibagi menjadi unit dalam ruangan dan unit luar ruangan, yang ditransmisikan secara nirkabel melalui frekuensi 433m, dan tidak terhalang dan bebas gangguan dalam jarak 100 meter.
5. Mesin memperbarui satu bagian data setiap 40 detik, dan mesin menyimpan satu bagian data historis setiap 30 menit.






   Parameter teknis

   A> Parameter unit indoor.

5. 1.Kalender Abadi: Format Tampilan: Tahun, Bulan, HariYy-mm-dd .2.Tampilan Jam: Format Tampilan Waktu: Format 24 jam.3. Kisaran suhu: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F), resolusi: 0,1 ° C, akurasi: ± 1 ° C.4. Kisaran kelembaban: 20%~ 99%, resolusi: 1%, akurasi: ± 5%.5. Kisaran Tekanan Udara: 600 ~ 1100hpa, Resolusi: 0,1 hPa, akurasi: ± 3 hPa.6. Jam Alarm: Jam berkedip dan suara berlangsung selama 1 menit.7. Catu Daya Baterai Kering: Alkali Baterai Kering 3 × LR6AA1.5V tegangan.8. Masa pakai baterai: Sekitar 2 ~ 4 bulan, silakan gunakan catu daya eksternal saat lampu latar sering digunakan untuk menyala.9. Catu Daya: Kabel data USB atau catu daya dapat berupa DC 5V.10. Deteksi Tegangan Rendah: Ikon berkedip untuk menunjukkan penggantian baterai.

5.

   B>Parameter unit luar ruangan

5. 1. Kisaran suhu: -40 ° C ~ 60 ° C (-40 ° F ~ 140 ° F), resolusi: 0,1 ° C, akurasi: ± 1 ° C.

   2. Kisaran Kelembaban: 20%~ 99%, Resolusi: 1%, Akurasi: ± 5%.

   3. Kisaran Kecepatan Angin: 0 ~ 50m/s, Resolusi: 0,1 m/s, akurasi: 1 m/s.

   4. Arah angin: Arah angin ditampilkan dalam delapan arah: E, S, W, N, SE, NE, SW, NW.

   5. Rentang curah hujan: 0 ~ 9999mm, resolusi curah hujan: 0.4mm.

   6. Transmisi Data: Frekuensi transmisi data sekali setiap 40 detik.

   7. Mode Transmisi: Transmisi nirkabel 433MHz, efektif dalam jarak 100 meter dari jarak transmisi, (dalam hal tidak ada obstruksi dan tidak ada gangguan).

   8. Catu Daya Baterai Kering: Alkali Baterai Kering 2 × LR6AA1.5V tegangan.

   9. Masa pakai baterai: 4 ~ 6 bulan.

   10. Deteksi Tegangan Rendah: Ikon berkedip untuk meminta baterai diganti.

   11. Waterproof Grade: Waterproof Level 3.


   Instruksi di layar


   Tampilan penuh LCD dari unit ini, setelah pengguna memuat baterai, semua ikon akan ditampilkan selama dua detik.





   A1.A2. Opsi tidak memiliki fungsi ini

   A3. Simbol jam alarm, pengguna mengatur jam alarm, dan simbol jam alarm akan menampilkan yang saat ini.

   A4. Jam, pengguna dapat secara manual menekan tombol untuk mengatur,

   A5. Kalender abadi, pengguna dapat secara manual menekan tombol untuk mengatur kalender abadi,

   A6. Tampilan suhu dalam ruangan, pengguna dapat menyesuaikan unit pengaturan, (° C/° F).

   A7. Tampilan alarm, pengguna dapat menyesuaikan alarm tinggi dan alarm rendah.

   A8. Tampilan Suhu Luar Ruang, Pengguna dapat menyesuaikan unit pengaturan, (° C/° F).

   A9. Tampilan alarm, pengguna dapat menyesuaikan alarm tinggi dan alarm rendah.

   A10. Tampilan Arah Angin, E, S, W, N, SE, NE, SW, NW Delapan arah.

   A11. Peta awan menunjukkan bahwa perubahan iklim menunjukkan bahwa itu berawan, cerah, hujan, berawan, dan tren berubah.

   A12. Simbol USB, produk ini terhubung ke komputer melalui kabel data USB, yaitu, simbol USB ditampilkan.

   A13. Tampilan penyimpanan data, status penyimpanan data mesin ditampilkan.

   A14. Tampilan Day of the Week, pengguna dapat secara manual menekan tombol untuk mengatur.

   A15. Tampilan kelembaban, tampilan kelembaban dalam ruangan, kelembaban tinggi dan alarm rendah dapat disesuaikan.

   A16. Tampilan kelembaban, tampilan kelembaban di luar ruangan, alarm tinggi dan rendah kelembaban dapat disesuaikan.

   A17. Tampilan curah hujan, dapat disesuaikan untuk mengatur unit, mm, inci, curah hujan tinggi dan alarm rendah.

   A18. Tampilan kecepatan angin, dapat disesuaikan untuk mengatur unit, m/s, km/jam, mph, knot, bft, alarm kecepatan angin.

   A19. Tampilan tekanan barometrik, unit pengaturan yang dapat disesuaikan, HPA, INHG, MMHG, alarm tekanan udara tinggi dan rendah.

   A20. Histogram tekanan barometrik, pengaturan yang dapat disesuaikan, histogram tekanan barometrik 12 jam atau 24 jam.



   Deskripsi tombol






   B1. Penutup baterai, lokasi kompartemen baterai.

   B2. Tombol Fungsi Mode, Tekan dan tahan tombol Mode selama 3S detik, dan masukkan mode pengaturan saat waktu berkedip, memberikan pengguna dengan berbagai pengaturan fungsi.

   B3. Tombol Berikutnya, dalam mode Pengaturan, Tekan pendek tombol berikutnya untuk memilih satu fungsi untuk mengulangi siklus, memberikan pengaturan pengguna.

   B4. + tombol, dalam mode pengaturan, Tekan Kunci + Singkat untuk Memilih Penambahan Data.

   B5: - Kunci, dalam mode pengaturan, Tekan Pendek - Tombol untuk memilih Data Decrement.

   B6. Pengaturan Tombol Set/Riwayat: Setelah mengatur nilai alarm di jam alarm atau mode alarm tinggi dan rendah, pengguna perlu pendek menekan tombol SET/SEJARAH, dan simbol alarm akan ditampilkan pada layar agar berlaku, dan Tombol Set/Riwayat juga dapat ditekan pendek untuk membatalkan simbol jam alarm dalam mode ini.

   B6. Tombol Set/Riwayat untuk memeriksa data historis: Dalam mode kerja normal, tekan dan tahan tombol set/riwayat selama 3 detik

   Data historis di lingkaran kanan atas berkedip dan telah memasuki mode data historis, tekan pendek tombol ( - / +) untuk melihat data historis.

   B7. Kunci sentuh ringan: Sentuhan pendek sekali dapat menyalakan lampu latar setelah 36 detik pemadaman otomatis, tekan panjang selama 3 detik untuk mendengarkan lampu latar selalu menyala, batalkan tekan panjang cahaya kontinu selama 3 detik untuk menjatuhkan suara, 36 detik setelahnya Penyusunan. (Tidak disarankan untuk mengatur stabil untuk daya baterai).

   WS3030 Opsi tidak memiliki fungsi ini, kunci sentuh ringan.

   B8. Port Data USB: Sambungkan ke perangkat lunak PC melalui kabel data USB untuk membaca data historis yang disimpan oleh produk.

   Pengguna dapat memberi daya pada produk melalui kabel USB.

   B9. DC: Pengguna port DC dapat menggunakan catu daya DC5V untuk memasok daya ke produk.

   B10. Braket: Produk ditempatkan pada bingkai dukungan.



   Pengaturan Tombol

   1.> Pengaturan Jam:Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, pada saat ini, Anda dapat melihat nomor jam layar berkedip, menunjukkan bahwa Anda telah memasukkan mode pengaturan jam, tekan tombol pendek (+/-) untuk mengatur Waktu jam, Tekan tombol pendek (Berikutnya) untuk memasuki menit, Tekan pendek tombol (+/-) untuk mengatur menit, setelah jam diatur, tekan dan tahan tombol (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.2.>Pengaturan zona waktu: Perbedaan waktu dapat diatur, dalam mode boot, tekan panjang (mode) tombol selama 3S detik, pada saat ini Anda melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan jam, setiap tekan pendek (berikutnya ) sekali untuk memasuki menit, zona waktu, zona waktu default 08, tekan pendek (+ / -) tombol untuk mengatur zona waktu, setelah zona waktu diatur, tombol tekan panjang (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.3.>Pengaturan Alarm dan Pembatalan: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik saat ini, Anda dapat melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan jam, setiap tombol Tekan Pendek (Berikutnya) Sesuai dengan menit, zona waktu, jam alarm, jam, pilih jam dan menit untuk mengatur jam alarm, tekan tombol (+ / - -) untuk menyelesaikan pengaturan, jam alarm perlu menekan pendek (set / riwayat ) Tombol untuk melihat simbol jam alarm, Pengaturan simbol jam alarm mulai berlaku, dan simbol jam alarm juga dapat dibatalkan dalam mode ini. Jika jam alarm gagal, tekan dan tahan tombol (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.4.>>Pengaturan Tanggal: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, saat ini, Anda dapat melihat nomor jam layar berkedip, menunjukkan bahwa Anda telah memasukkan mode pengaturan, dan kemudian tekan tombol (mode) Setelah tanggal berkedip dan memasuki mode pengaturan tanggal, setiap tekan pendek (berikutnya) sesuai dengan tahun, bulan dan hari yang akan diatur, tekan pendek tombol (+/-) untuk menyelesaikan pengaturan, dan tekan dan tahan (mode ) tombol selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.5.>Alarm suhu dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, dan lihat jam layar flashing digital saat ini, menunjukkan bahwa ia telah memasuki mode pengaturan; Setiap tombol Tekan Pendek (Mode) akan beralih ke tanggal berkedip --- suhu berkedip, sesuai dengan suhu berkedip, setiap tombol Tekan Pendek (Berikutnya) untuk beralih di antara suhu Alarm Tinggi --- suhu Alarm Rendah --- Tampilan Maksimum Suhu- -Tampilan minimum suhu --- switching unit suhu.Pengaturan pemilihan yang sesuai seperti: alarm tinggi --- alarm rendah --- unit (° C / ° F), tombol pendek tekan (+ /-) untuk menyelesaikan pengaturan, alarm perlu menekan tombol pendek (set / riwayat) untuk Lihat simbol jam alarm, tampilkan pengaturan simbol jam alarm mulai berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak valid, tekan panjang (mode) tombol selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.

6. > Pengaturan Alarm Kelembaban: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, saat ini, Anda dapat melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan; Setiap tombol Tekan Pendek (Mode) akan beralih ke tanggal berkedip --- suhu berkedip --- kelembaban berkedip, sesuai dengan kelembaban berkedip, setiap tombol tekan pendek (berikutnya) untuk mengganti kelembaban alarm tinggi --- kelembaban alarm rendah --- Tampilan Maksimum Kelembaban --- Pemeriksaan Tampilan Minimum Kelembaban.7.>Pilihan konten pengaturan yang sesuai, seperti: alarm tinggi --- alarm rendah, tekan pendek (+ /-) tombol untuk menyelesaikan pengaturan, alarm harus pendek tekan (set / riwayat) tombol untuk melihat simbol alarm, tampilkan jam alarm Pengaturan simbol untuk berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak valid, tombol tekan panjang (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
7. > Alarm kecepatan angin dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, saat ini, Anda dapat melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan; Setiap tombol Tekan Pendek (Mode) akan beralih ke tanggal berkedip --- suhu berkedip --- kelembaban berkedip --- kecepatan angin berkedip, sesuai dengan kecepatan angin yang berkedip, setiap tombol tekan pendek (berikutnya) untuk mengganti alarm kecepatan angin tinggi --- Pengaturan Unit Kecepatan Angin. Unit diatur (m/s, km/jam, mph, knot, bft),Pengaturan Seleksi yang sesuai seperti: Alarm Tinggi --- Pengaturan Unit, Tekan Pendek (+ / -) Tombol untuk menyelesaikan pengaturan, Alarm harus menekan (Set / History) Tombol untuk melihat simbol jam alarm, menampilkan pengaturan simbol jam alarm Alarm Dampak, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak valid, tombol tekan panjang (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
8. > Alarm hujan dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, pada saat ini, Anda dapat melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan; Setiap tombol Tekan Pendek (Mode) akan beralih ke tanggal berkedip --- suhu berkedip --- kelembaban berkedip --- kecepatan angin berkedip --- curah hujan berkedip, sesuai dengan hujan yang berkedip, setiap tombol tekan pendek (berikutnya) untuk beralih Curah hujan tinggi alarm --- pengaturan unit curah hujan. Unit diatur (mm, inci),Pengaturan Seleksi yang sesuai seperti: Alarm Tinggi --- Pengaturan Unit, Tekan Pendek (+ / -) Tombol untuk menyelesaikan pengaturan, Alarm harus menekan (Set / History) Tombol untuk melihat simbol jam alarm, menampilkan pengaturan simbol jam alarm Alarm Dampak, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak valid, tombol tekan panjang (mode) selama 3S detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
9. > Alarm Tekanan Barometrik dan Pengaturan Unit: Dalam mode boot, tekan dan tahan tombol (mode) selama 3S detik, pada saat ini, Anda dapat melihat jam layar flash digital, menunjukkan bahwa Anda telah memasuki mode pengaturan; Setiap tombol Tekan Pendek (Mode) akan beralih ke tanggal berkedip --- suhu berkedip --- kelembaban berkedip --- kecepatan angin berkedip --- curah hujan berkedip --- tekanan barometrik berkedip, sesuai dengan tekanan udara yang berkedip, masing-masing tekan pendek pendek pendek (Berikutnya) Tombol beralih Tekanan Barometrik Alarm Tinggi --- Barometrik Alarm Rendah --- Tekanan Barometrik Bagan Tren 12-Jam --- Tekanan Barometrik Bagan Tren 24 Jam --- Pengaturan Unit Tekanan Barometrik. Unit ditetapkan (HPA, INHG, MMHG).Pengaturan seleksi yang sesuai seperti: Alarm Tinggi --- Alarm Rendah --- Pengaturan Unit, Tekan Pendek (+ /-) Tombol untuk menyelesaikan pengaturan, Alarm harus pendek tekan (Set / History) untuk melihat simbol jam alarm, Tampilkan pengaturan simbol jam alarm mulai berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak valid, tombol tekan panjang (mode) selama 3s detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
10. > Tinjauan Data Historis: Dalam mode kerja normal, tekan dan tahan tombol SET/SEJARAH selama 3 detik, pada saat ini, data historis di lingkaran kanan atas berkedip dan telah memasuki mode data historis, tekan (-/+ pendek tekan (-/+ ) Tombol untuk memeriksa data historis.

5. Instruksi perakitan

   1.Instalasi Produk:buka kotak, ambil aksesoris produk, paket aksesoris;Muat semi-lingkaran standar kecepatan angin ke arah setengah lingkaran kolom, dan kunci sekrup (lihat Gambar A setelah pemasangan);(Sekrup telah dikunci di pabrik, dan suku cadang PA2.3*8mm disediakan sebelumnya dalam paket aksesori);

2. Masukkan setengah lingkaran baling-baling angin ke arah setengah lingkaran kolom, dan kunci sekrup (lihat Gambar B setelah pemasangan);(Sekrup telah dikunci di pabrik, dan suku cadang PA2.3*8mm disediakan sebelumnya dalam paket aksesori);
3. Instalasi Produk: Keluarkan produk dan pasang batang pendukung D9, kunci lembar aluminium D8 20*8*2.5mm dan sekrup M4*6mm;(Lembar aluminium dan sekrup M4 telah dikunci dalam posisi D8 di pabrik);
4. Instalasi Produk: Buka penutup baterai, dan muat 3 baterai alkaline LR6AA 1.5V sesuai dengan tahap positif dan negatif, pada saat ini, lihat D13 bit LED berkedip 11 kali berturut-turut, yang normal untuk power-on, gesper penutup baterai;
4. 5. Produk diuji terlebih dahulu dan kemudian diinstal dan diperbaiki:

5. A. Catu Daya Produk: Instal pertama (unit indoor) baterai atau catu daya USB, dan kemudian pasang (unit luar) baterai;

   B. Koneksi Produk: Unit dalam ruangan mulai mencari sinyal, dan koneksi berhasil dalam waktu 3 menit, dan mesin dalam ruangan akan menampilkan suhu dan kelembaban unit luar ruangan; jika pencarian gagal, tekan tombol apa pun dari unit dalam ruangan untuk memulai pencarian (atau mematikan dan memulai kembali daya)

   C. Koneksi PC: (sesuai dengan pedoman operasi 9 PC);

   D. Kinerja normal: yaitu, dapat dipasang dan digunakan sebagai unit luar ruangan yang tetap;



   6. Instalasi dan Fiksasi Produk:

   A. Ada indikasi N dan panah pada shell produk, yang sesuai dengan arah positif instalasi N selama instalasi;

   B. Cangkang atas panel surya memiliki kata S, dan pemasangan berada dalam arah positif S, sehingga energi matahari dapat mengubah energi listrik lebih efektif;

   C. Pemasangan dasar, dapat diperbaiki di bagian bawah atau samping, 4 sekrup Ka4.0*40mm;

   D. Fiksasi Dasar: Periksa saldo level;









   Langkah -langkah untuk menggunakan produk (langkah berurutan)

   1.>Buka paket, ambil produk dan aksesori, dan kumpulkan aksesoris unit luar ruangan, (menurut konten keenam, instruksi perakitan selesai).

5. 2. Pasang baterai unit indoor atau catu daya USB, lalu pasang baterai unit luar ruangan.

   3. Unit dalam ruangan mulai mencari sinyal, dan koneksi berhasil dalam waktu 3 menit, dan mesin dalam ruangan akan menampilkan suhu dan kelembaban unit luar ruangan.

4. Menurut panduan operasi PC, unduh perangkat lunak PC, hubungkan produk ke PC dengan kabel data, dan data produk dapat dilihat di PC.B. Di sisi PC, produk dapat dihubungkan ke perangkat lunak PC melalui kabel data USB, dan antarmuka perangkat lunak PC dapat dibaca ke data produk produk, produk terhubung untuk membaca data secara normal;

5. 5. Ketika ada kelainan dalam tes produk, ulangi operasi sesuai dengan konten manual, atau lihat catatan kesepuluh.



   6. Jika kinerja uji produk normal, itu dapat dipasang dan diperbaiki.

   A. Fungsi dalam ruangan dapat menerima data unit luar ruangan, dan produk menerimanya secara normal.
