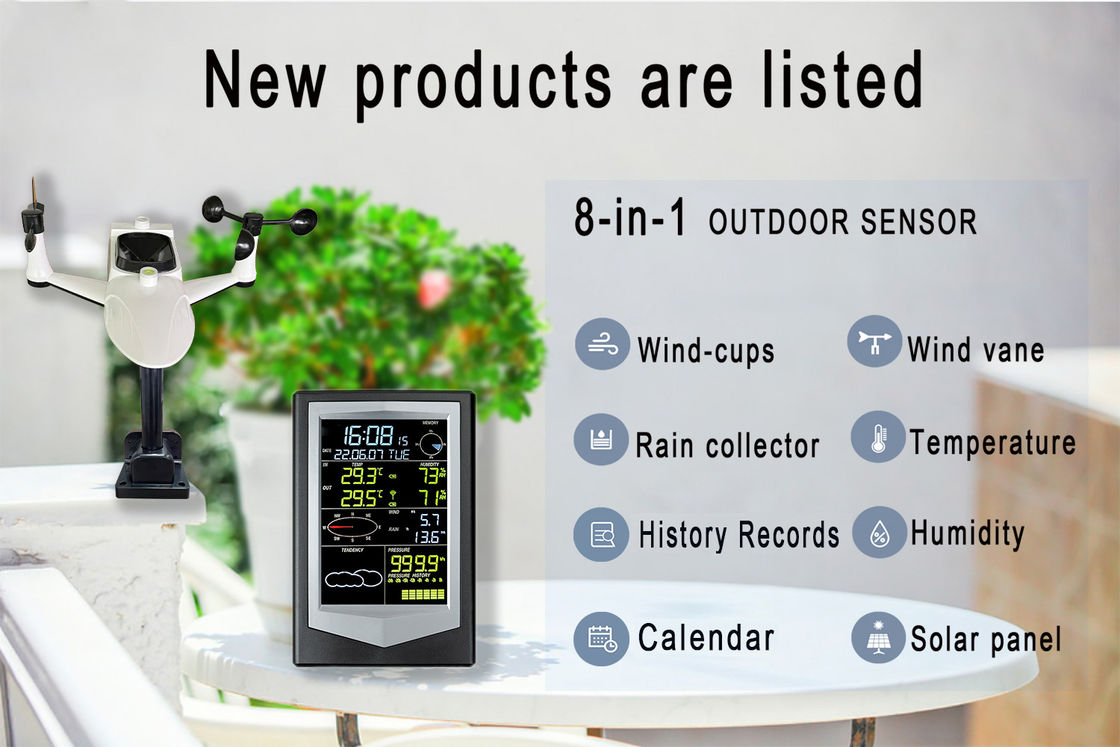

WS3040 Highly Integrated Wireless Weather Station Konsumsi daya rendah Instalasi cepat

Isi


Fungsi Pengantar

Parameter teknis

Instruksi di layar

Deskripsi tombol

Pengaturan tombol

Instruksi pemasangan

Langkah-langkah penggunaan produk

Tindakan pencegahan

1. stasiun cuaca, fungsi deteksi adalah: suhu dalam ruangan, suhu luar ruangan, kelembaban dalam ruangan, kelembaban luar ruangan, kecepatan angin, arah angin, tekanan udara, hujan.
2. Mesin datang dengan memori sendiri, dan data akan secara otomatis ditimpa setelah satu tahun penyimpanan.
3. Mesin ini memiliki perangkat lunak khusus untuk PC, yang dapat membaca dan melihat data historis melalui koneksi kabel data, dan juga dapat mengunduh data dan menyimpannya di sisi PC.
4. Mesin ini dibagi menjadi unit dalam ruangan dan unit luar ruangan, yang ditransmisikan secara nirkabel melalui frekuensi 433M, dan tidak terhalang dan bebas gangguan dalam 100 meter.
5. Mesin memperbarui satu data setiap 40 detik, dan mesin menyimpan satu data historis setiap 30 menit.






   Parameter teknis

   A>Parameter unit dalam ruangan.

5. 1.Kalender Abadi: Format Tampilan: Tahun, Bulan, HariYY-MM-DD.2.Tampilan jam: Format tampilan waktu: format 24 jam.3. Kisaran suhu: 0°C~60°C(32°F~140°F), resolusi: 0,1°C, akurasi: ±1°C.4Kisaran kelembaban: 20% ~ 99%, resolusi: 1%, akurasi: ± 5%.5. rentang tekanan udara: 600 ~ 1100hpa, resolusi: 0,1 hpa, akurasi: ± 3 hpa.6Jam alarm: Jam berkedip dan suara berlangsung selama 1 menit.7Sumber daya baterai kering: baterai kering alkali 3 × LR6AA1.5V tegangan.8. Baterai hidup: sekitar 2 ~ 4 bulan, silakan gunakan sumber daya eksternal ketika lampu latar sering digunakan untuk menyala.9. Sumber daya: kabel data USB atau sumber daya dapat DC 5V.10. Deteksi tegangan rendah: ikon berkedip untuk menunjukkan penggantian baterai.

5.

   B>Parameter unit luar

5. 1. Kisaran suhu: -40°C~60°C ((-40°F~140°F), resolusi: 0,1°C, akurasi: ±1°C.

   2Kisaran kelembaban: 20%~99%, Resolusi: 1%, Keakuratan: ±5%.

   3. rentang kecepatan angin: 0 ~ 50m / s, resolusi: 0,1 m / s, akurasi: 1 m / s.

   4. Arah angin: Arah angin ditampilkan dalam delapan arah: E, S, W, N, SE, NE, SW, NW.

   5Kisaran curah hujan: 0~9999mm, resolusi curah hujan: 0.4mm.

   6Frekuensi transmisi data adalah sekali setiap 40 detik.

   7. Mode transmisi: transmisi nirkabel 433MHz, efektif dalam jarak transmisi 100 meter, (dalam kasus tidak ada hambatan dan tidak ada gangguan).

   8Sumber daya baterai kering: baterai kering alkali 2 × LR6AA1.5V tegangan.

   9. Baterai hidup: 4 ~ 6 bulan.

   10. Deteksi tegangan rendah: ikon berkedip untuk meminta baterai untuk diganti.

   11Kelas tahan air: tahan air Tingkat 3.


   Instruksi di layar


   LCD full display unit ini, setelah pengguna mengisi baterai, semua ikon akan ditampilkan selama dua detik.





   Opsi ini tidak memiliki fungsi ini

   A3. Simbol jam alarm, pengguna mengatur jam alarm, dan simbol jam alarm akan menampilkan yang saat ini.

   A4. jam, pengguna dapat secara manual menekan tombol untuk mengatur,

   A5. kalender abadi, pengguna dapat menekan tombol secara manual untuk mengatur kalender abadi,

   A6. tampilan suhu dalam ruangan, pengguna dapat menyesuaikan unit pengaturan, (°C/°F).

   Tampilan alarm, pengguna dapat menyesuaikan alarm tinggi dan alarm rendah.

   A8. tampilan suhu luar, pengguna dapat menyesuaikan unit pengaturan, (°C/°F).

   Tampilan alarm, pengguna dapat menyesuaikan alarm tinggi dan alarm rendah.

   A10. Tampilan arah angin, E, S, W, N, SE, NE, SW, NW delapan arah.

   A11. Peta awan menunjukkan bahwa perubahan iklim menunjukkan bahwa hari itu mendung, cerah, hujan, mendung, dan tren berubah.

   A12. Simbol USB, produk ini terhubung ke komputer melalui kabel data USB, yaitu simbol USB ditampilkan.

   Tampilan penyimpanan data, status penyimpanan data mesin ditampilkan.

   A14. tampilan hari minggu, pengguna dapat menekan tombol secara manual untuk mengatur.

   A15. Tampilan kelembaban, tampilan kelembaban dalam ruangan, kelembaban tinggi dan alarm rendah dapat disesuaikan.

   A16. Tampilan kelembaban, tampilan kelembaban luar, kelembaban tinggi dan alarm rendah dapat disesuaikan.

   A17. Tampilan curah hujan, dapat disesuaikan untuk mengatur unit, mm, inci, curah hujan tinggi dan alarm rendah.

   A18. Tampilan kecepatan angin, dapat disesuaikan untuk mengatur satuan, m/s, km/h, mph, knot, bft, angin kecepatan alarm.

   A19. Tampilan tekanan barometrik, unit pengaturan yang dapat disesuaikan, hPa, inHg, mmHg, alarm tekanan udara tinggi dan rendah.

   A20. Histogram tekanan barometrik, pengaturan yang dapat disesuaikan, histogram tekanan barometrik 12 jam atau 24 jam.



   Deskripsi tombol






   B1. penutup baterai, lokasi kompartemen baterai.

   B2. tombol fungsi MODE, tekan dan tahan tombol MODE selama 3 detik, dan masuk ke mode pengaturan ketika waktu berkedip, menyediakan pengguna dengan berbagai pengaturan fungsi.

   B3. tombol NEXT, dalam mode setup, tekan tombol NEXT untuk memilih fungsi tunggal untuk mengulangi siklus, memberikan pengaturan pengguna.

   B4. + tombol, dalam mode setup, menekan tombol + untuk memilih data peningkatan.

   B5: - tombol, dalam mode setup, menekan pendek - tombol untuk memilih data decrement.

   B6. pengaturan tombol SET/HISTORY: Setelah mengatur nilai alarm di jam alarm atau mode alarm tinggi dan rendah, pengguna perlu menekan tombol SET/HISTORY,dan simbol alarm akan ditampilkan di layar untuk berlaku, dan tombol SET/HISTORY juga dapat ditekan pendek untuk membatalkan simbol jam alarm dalam mode ini.

   B6. Tombol SET/HISTORY untuk memeriksa data historis: Dalam mode kerja normal, tekan dan tahan tombol SET/HISTORY selama 3 detik

   Data historis di lingkaran kanan atas berkedip dan telah memasuki mode data historis, tekan pendek tombol ( - / +) untuk melihat data historis.

   B7. Tombol sentuh LIGHT: sentuh singkat sekali dapat menyalakan lampu latar setelah 36 detik pemadam otomatis, tekan panjang selama 3 detik untuk mendengarkan lampu latar selalu menyala,Batalkan lampu terus menerus tekan panjang selama 3 detik untuk menjatuhkan suara, 36 detik setelah pemadaman. (Tidak disarankan untuk mengatur tetap untuk daya baterai).

   WS3030 Opsi tidak memiliki fungsi ini, LIGHT tombol sentuh.

   B8. USB data port: terhubung ke perangkat lunak PC melalui kabel data USB untuk membaca data historis yang disimpan oleh produk.

   Pengguna dapat menyalakan produk melalui kabel USB.

   B9. DC: Pengguna port DC dapat menggunakan catu daya DC5V untuk memasok daya ke produk.

   B10. Bracket: Produk ditempatkan pada bingkai pendukung.



   Pengaturan tombol

   1.>Pengaturan jam:Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini, Anda dapat melihat nomor jam layar berkedip, menunjukkan bahwa Anda telah memasuki mode pengaturan jam,Tekan tombol (+/-) untuk mengatur waktu jam, tekan tombol (NEXT) untuk memasukkan menit, tekan tombol (+/-) untuk mengatur menit, setelah jam diatur,Tekan dan tahan tombol (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.2.>Pengaturan zona waktu: perbedaan waktu dapat diatur, dalam mode boot, tekan panjang (MODE) tombol selama 3 detik, pada saat ini Anda melihat jam layar digital berkedip,menunjukkan bahwa Anda telah memasuki mode pengaturan jam, setiap menekan singkat (NEXT) sekali untuk memasukkan menit, zona waktu, zona waktu default 08, menekan singkat (+ / -) tombol untuk mengatur zona waktu, setelah zona waktu diatur,Tekan tombol panjang (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.3.>Pengaturan dan pembatalan alarm: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik pada saat ini, Anda dapat melihat layar jam digital berkedip,menunjukkan bahwa Anda telah memasuki mode pengaturan jam, setiap tombol menekan pendek (NEXT) sesuai dengan menit, zona waktu, jam alarm, jam, pilih jam dan menit untuk mengatur jam alarm, menekan pendek tombol (+ / -) untuk menyelesaikan pengaturan,Jam alarm harus menekan tombol (SET/HISTORY) untuk melihat simbol jam alarm, pengaturan simbol jam alarm berlaku, dan simbol jam alarm juga dapat dibatalkan dalam mode ini.Tekan dan tahan tombol (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.4.>Pengaturan tanggal: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini Anda dapat melihat nomor jam layar berkedip, menunjukkan bahwa Anda telah memasuki mode pengaturan,dan kemudian menekan tombol (MODE) setelah tanggal berkedip dan memasuki mode pengaturan tanggal, setiap penekanan singkat (NEXT) sesuai dengan tahun, bulan dan hari yang akan diatur, penekanan singkat tombol (+/-) untuk menyelesaikan pengaturan,dan tekan dan tahan tombol (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.5.>Alarm suhu dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, dan lihat jam layar digital berkedip pada saat ini,menunjukkan bahwa ia telah memasuki mode pengaturan; setiap tombol menekan singkat (MODE) akan beralih ke tanggal berkedip --- suhu berkedip, sesuai dengan suhu berkedip,setiap tombol penekanan singkat (NEXT) untuk beralih antara suhu alarm tinggi--- suhu alarm rendah--- tampilan suhu maksimum --- tampilan suhu minimum --- unit suhu beralih.Pengaturan pemilihan yang sesuai seperti: alarm tinggi --- alarm rendah --- unit (°C / °F), tekan tombol (+ / -) untuk menyelesaikan pengaturan,alarm perlu menekan tombol (SET/HISTORY) untuk melihat simbol jam alarm, menampilkan pengaturan simbol jam alarm berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak sah, tekan tombol (MODE) untuk 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.

6. >Pengaturan alarm kelembaban: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini, Anda dapat melihat jam layar digital berkedip,menunjukkan bahwa Anda telah memasuki mode pengaturan; setiap tombol menekan singkat (MODE) akan beralih ke tanggal berkedip--- suhu berkedip--- kelembaban berkedip, sesuai kelembaban berkedip,setiap tombol penekanan singkat (NEXT) untuk beralih ke kelembaban tinggi alarm--- kelembaban rendah alarm--- kelembaban maksimum tampilan --- kelembaban minimum tampilan pemeriksaan.7.>Pemilihan konten pengaturan yang sesuai, seperti: alarm tinggi--- alarm rendah, tekan tombol singkat (+ / -) untuk menyelesaikan pengaturan,alarm perlu menekan tombol (SET/HISTORY) untuk melihat simbol alarm, menampilkan pengaturan simbol jam alarm untuk mulai berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak sah, tekan tombol (MODE) untuk 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
7. >Alarm kecepatan angin dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini Anda dapat melihat layar jam digital berkedip,menunjukkan bahwa Anda telah memasuki mode pengaturan; setiap tombol menekan singkat (MODE) akan beralih ke tanggal berkedip--- suhu berkedip--- kelembaban berkedip--- kecepatan angin berkedip, sesuai dengan kecepatan angin berkedip,setiap tombol penekanan singkat (NEXT) untuk mengubah alarm kecepatan angin tinggi --- pengaturan unit kecepatan angin. Unit diatur (m/s, Km/h, mph, knot, bft),Pengaturan pilihan yang sesuai seperti: alarm tinggi --- pengaturan unit, menekan tombol (+ / -) untuk menyelesaikan pengaturan, alarm perlu menekan tombol (SET/HISTORY) untuk melihat simbol jam alarm,pengaturan simbol jam alarm tampilan mulai berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak sah, tekan tombol panjang (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
8. >Alarm hujan dan pengaturan unit: dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini Anda dapat melihat layar jam digital berkedip,menunjukkan bahwa Anda telah memasuki mode pengaturan; setiap tombol menekan singkat (MODE) akan beralih ke tanggal berkedip--- suhu berkedip--- kelembaban berkedip--- kecepatan angin berkedip--- hujan berkedip, sesuai dengan hujan berkedip,setiap tombol penekanan singkat (NEXT) untuk memutar alarm hujan tinggi --- pengaturan unit hujan. Unit diatur (mm, inci),Pengaturan pilihan yang sesuai seperti: alarm tinggi --- pengaturan unit, menekan tombol (+ / -) untuk menyelesaikan pengaturan, alarm perlu menekan tombol (SET/HISTORY) untuk melihat simbol jam alarm,pengaturan simbol jam alarm tampilan mulai berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak sah, tekan tombol panjang (MODE) selama 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
9. >Alarm tekanan barometrik dan pengaturan unit: Dalam mode boot, tekan dan tahan tombol (MODE) selama 3 detik, pada saat ini Anda dapat melihat layar jam berkedip digital,menunjukkan bahwa Anda telah memasuki mode pengaturan; setiap penekanan singkat (MODE) tombol akan beralih ke tanggal berkedip--- suhu berkedip--- kelembaban berkedip--- kecepatan angin berkedip--- hujan berkedip--- tekanan barometrik berkedip,sesuai dengan tekanan udara berkedip, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingSatuan ditetapkan (hPa, inHg, mmHg).Pengaturan pilihan yang sesuai seperti: alarm tinggi--- alarm rendah--- pengaturan unit, tekan tombol (+ / -) untuk menyelesaikan pengaturan,alarm perlu menekan tombol (SET/HISTORY) untuk melihat simbol jam alarm, menampilkan pengaturan simbol jam alarm berlaku, dalam mode ini juga dapat membatalkan simbol alarm, alarm tidak sah, tekan tombol (MODE) untuk 3 detik untuk menyimpan dan keluar untuk menyelesaikan pengaturan.
10. >Review data historis: Dalam mode kerja normal, tekan dan tahan tombol SET/HISTORY selama 3 detik, pada saat ini,data sejarah di lingkaran kanan atas berkedip dan telah memasuki mode data sejarah, tekan tombol (-/+) untuk memeriksa data historis.

5. Instruksi pemasangan

   1.Pemasangan produk:Buka kotak, keluarkan aksesoris produk, paket aksesoris;Bebaskan semicircle dari standar kecepatan angin ke arah semicircle kolom, dan kunci sekrup (lihat Gambar A setelah pemasangan);(Penggeli telah terkunci sebelumnya di pabrik, dan suku cadang PA2.3*8mm sudah disediakan sebelumnya dalam paket aksesori);

2. Masukkan semicircle of the wind vane ke arah semicircle of the column, dan kunci sekrupnya (lihat Gambar B setelah pemasangan);(Penggeli telah terkunci sebelumnya di pabrik, dan suku cadang PA2.3*8mm sudah disediakan sebelumnya dalam paket aksesori);
3. Pemasangan produk: lepaskan produk dan pasang batang pendukung D9, kunci sekrup lembaran aluminium D8 20*8*2,5mm dan M4*6mm;(Lembar aluminium dan sekrup M4 terkunci di posisi D8 di pabrik);
4. Pemasangan produk: Buka penutup baterai, dan isi 3 baterai alkali LR6AA 1.5V yang sesuai dengan tahap positif dan negatif, pada saat ini, lihat D13 bit LED berkedip 11 kali berturut-turut,yang normal untuk power-on, ikat penutup baterai;
4. 5. Produk diuji pertama dan kemudian dipasang dan diperbaiki:

5. Sumber daya produk: pertama-tama memasang baterai (unit dalam ruangan) atau catu daya USB, dan kemudian memasang baterai (unit luar ruangan);

   b. Koneksi produk: unit dalam ruangan mulai mencari sinyal, dan koneksi berhasil dalam waktu 3 menit,dan mesin dalam ruangan akan menampilkan suhu dan kelembaban dari unit luarJika pencarian gagal, tekan tombol manapun dari unit dalam ruangan untuk memulai pencarian (atau matikan dan mulai kembali daya)

   c. koneksi PC: (sesuai dengan pedoman operasi 9 PC);

   d. Kinerja normal: yaitu dapat dipasang dan digunakan sebagai unit eksterior tetap;



   6- Pemasangan dan pemasangan produk:

   a. Ada tanda N dan panah pada cangkang produk, yang sesuai dengan arah positif pemasangan N selama pemasangan;

   lapisan atas panel surya memiliki kata S, dan instalasi berada dalam arah positif S, sehingga energi matahari dapat mengubah energi listrik dengan lebih efektif;

   c. Pemasangan dasar, dapat dipasang di bagian bawah atau sisi, 4 sekrup KA4.0*40mm;

   d. Penetapan dasar: periksa keseimbangan tingkat;









   Langkah-langkah untuk menggunakan produk ((Langkah berurutan)

   1.>Buka kemasan, keluarkan produk dan aksesorisnya, dan perakitan aksesoris unit luar, (sesuai dengan isi keenam, instruksi perakitan sudah lengkap).

5. 2. Pasang baterai unit dalam ruangan atau catu daya USB, dan kemudian pasang baterai unit luar ruangan.

   3. Unit dalam ruangan mulai mencari sinyal, dan koneksi berhasil dalam waktu 3 menit, dan mesin dalam ruangan akan menampilkan suhu dan kelembaban unit luar.

4. Menurut panduan operasi PC, unduh perangkat lunak PC, sambungkan produk ke PC dengan kabel data, dan data produk dapat dilihat di PC.Di sisi PC, produk dapat dihubungkan ke perangkat lunak PC melalui kabel data USB, dan antarmuka perangkat lunak PC dapat dibaca ke data produk.produk terhubung untuk membaca data secara normal;

5. 5Jika ada kelainan dalam uji produk, ulangi operasi sesuai dengan isi manual, atau lihat catatan kesepuluh.



   6Jika kinerja uji produk normal, produk dapat dipasang dan diperbaiki.

   a. Fungsi dalam ruangan dapat menerima data dari unit luar ruangan, dan produk menerimanya secara normal.
